一、工作原理
旋转式孔板流量计是通过流体流到孔口时，流股截面收缩，通过孔口后，流股还继续收缩，到距离（约等于管径的1/3至2/3倍）达到小，然后才转而逐渐扩大到充满整个管截面，流股截面小处，速度大，而相应的静压强低，称为缩脉。因此，当流体以的流量流经小孔时，就产生的压强差，流量越大，所产生的压强差越大。因此，利用测量压强差的方法就可测量流体流量。
二、技术参数

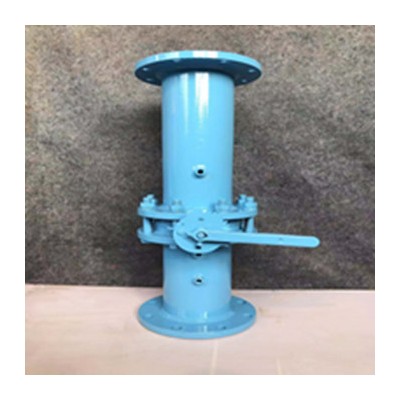

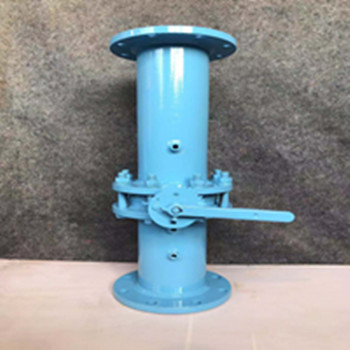

本厂生产径距取压法孔板流量计、旋转式流量计、V锥式流量计、旁通式流量计，结合用户的现场要求自选。本款旋转式流量计是煤矿抽放瓦斯计量用的节流装置，其规格齐全，安装方便，测量准确，出厂前系数均经过标准计量标定。型号：JXG (JXG是管路（G)旋转式（X)孔板流量计(J)，这个产品中文的缩写。)
规格：DN15～DN1000
孔径比(β=d/D)：β=0．2—0．75
材 质：孔板为不锈钢，直管段为碳钢。
工作压力：0.6～3.2（Mpa）
注：水平连接管路长短可按照客户要求定制。
三、优点
煤矿瓦斯广泛使用的孔板流量计多为固定孔板流量计，该装置设置在抽放主管、分管和支管上，当流体经管道内的节流装置会产生的管道阻力，随着管线的延伸，是分支管线的增加，造成抽放管线阻力变大的问题，为保障抽放系统末端抽放负压，提高抽放效果，本厂根据市场需求研发旋转式孔板流量计，用以解决抽放管线阻力问题，旋转式孔板流量计做到了将测量孔板与旁通管路二合一，即能使用孔板测量流量，又能使介质完全无阻挡通过管路，减小管线阻力，起到旁通的作用。本设计结构紧凑、操作简单、启闭灵活、使用安装方便，也解决了行道狭小安装极不方便的问题，可根据不同管径匹配不同管径的流量计。
