一、简介
ZYJ-A型矿井压风自救装置是煤矿煤尘、瓦斯和二氧化碳突出矿井的实际情况，箱式压风自救装置结合呼吸救护现场的实际经验，经创新而开发研制具有实用新型发明的一种新型压风自救装置。由于该箱式压风自救装置有恒定的送风量，有手动稳定的高压装置，另外还有积水排水的装置，所以箱式压风自救装置是很受矿工欢迎的一种呼吸保护器。
二、适用场所
该装主要用于具有煤与瓦斯突出的煤矿井下救灾防护。箱式压风自救装置安装在煤矿井下铜室或采煤工作面的机风巷进头的适当位置或流动人员较多的地方，以及溜子头、井底车场、运输和回风巷道、各种站房等地。当发生巷道冒顶，煤与瓦斯突出时或有突出预兆时，工作人员跑步进入附近安装有呼吸器的地点和场所避灾，戴上呼吸器，等待。
三、结构

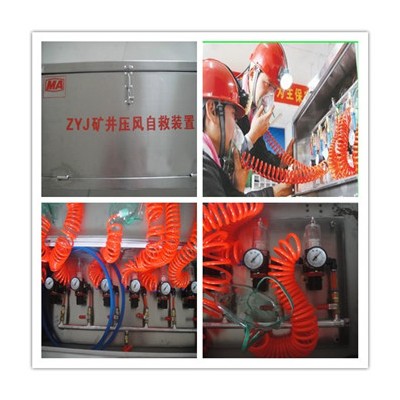

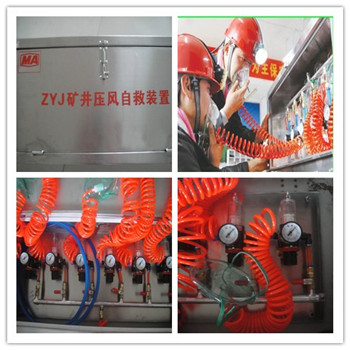

ZYJ-A型矿井压风自救装置，内装六个面罩联成一组，装在不锈钢的箱体内，组成一个井下自救系统，并由地面泵房供气。（瓦斯突出矿井安装多少个组，视其井巷规模，井下工作人员编制的多少而定，一般情况下，井下安呼吸器的个数不得少于井下全员的三分之一）。
四、工作原理
压风自救装置由管道、开闭阀、连接管、减压组及防护套等5部分组成。当煤矿井下发生瓦斯浓度超标或超标征兆时，扳动开闭阀体的手把气路通畅，功能装置迅速完成泄水、过滤、减压和消音等动作后，此时防护套内充满新鲜空气供避灾人员救生呼吸。防护套内的空气压力为0.05~0.1Mpa防护套外有毒气体的压力低于套内压力，因此外部有害气体不会进入防护套内对避灾人员造成危害。
