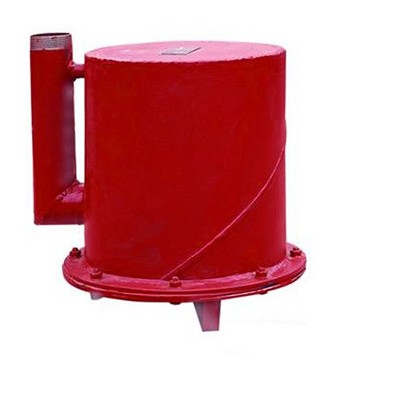

一、正压自动放水器概述
正压自动放水器是煤矿瓦斯抽放系统的自动放水装置，正压自动放水器适用于瓦斯抽放和利用系统的主管、干管、支管的自动放水。
二、技术参数
适用压力范围：0～0.08Mpa
自动放水速度：1～2L／单次
外形尺寸（长×宽×高）：400*330*410 mm
重 量： 约25kg
三、自动放水器的结构
正压自动放水器由外壳、进水管、压力平衡管、浮漂、外筒、导向管、密封球、阀座等组成，为防止锈蚀而引起动作失灵，阀件和导向部件采用不锈钢，浮漂采用高强度聚泡沫塑料，密封件采用真空橡胶压制而成。
正压自动放水器铅直安装，无论是在积水阶段或放水阶段，放水阀始终处于水的淹没状态，从而既能排放管路中的积水，又能防止抽放管路中的瓦斯由放水器泄露。
瓦斯排放管路的水不是均匀的流入自动放水器，而是一股一股间歇式的进入。为了防止大量的水突然进入放水器时产生放水器内压力变大大使浮漂无法浮起的问题，在放水器的上部设一平衡管，与进水管连接，保证放水器动作正常可靠。
注：放水量大小与抽放管路的积水量直接有关，可根据用户的需求定做大小不等的正压自动放水器。
