点击图片查看原图

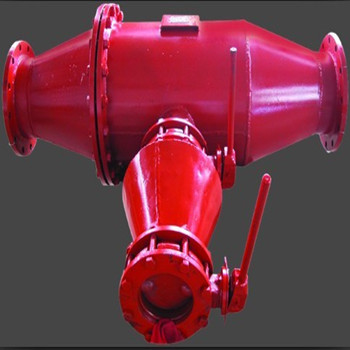

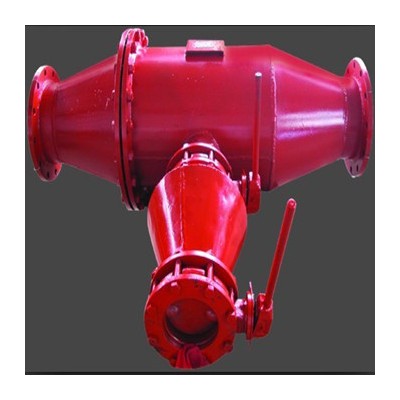

一、结构
进出口管路、变头、法兰、过滤网、交叉蝶阀、密封圈、密封垫等组成。
二、用途介绍
煤矿抽放瓦斯排渣器是瓦斯抽放管路上安装的一种排渣装置。一般放置在铜网式防回火及水封式防爆器之前。该装置通过分级式筛网挡板，阻拦和沉淀瓦斯抽放管路内的煤渣、石块及其它杂物，净化瓦斯气流，使瓦斯气体在抽放管路内畅通无阻，起到保护抽放瓦斯设备的安全作用。
三、工作原理
该排渣装置通过分级式筛网挡板，阻拦和沉淀瓦斯抽放管路内的煤渣、石块及其它杂物，净化瓦斯气流，使瓦斯气体在抽放管路内畅通无阻，起到保护抽放瓦斯设备的安全作用。
四、使用说明
将瓦斯抽放管路排渣器按照箭头指示的方向，安装在瓦斯管路中。瓦斯抽放管路排渣器，抽放管路排渣装置，矿用管路排渣装置箭头指示的方向为瓦斯气体流动的方向，此端管路接瓦斯抽放泵。排渣管应当垂直向下安装，以便渣体落入排渣管内。排渣时，将盲板卸下即可。管道快速除渣器使用在铭牌的标定压力范围内使用，使用过程中应当定期排渣及检修，如出现瓦斯泄露，应当立即停止使用。
