一、产品用途和适用范围

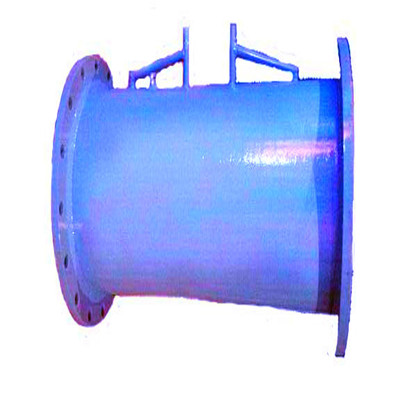

是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置。它是一种新型的差压式流量计，具有经典文丘里管、环形孔板和V型锥流量计的，压力损失小、流出系数的稳定性好、要求的前、后直管段长度短。V型锥流量计不但继承了传统差压式流量计稳定性好、通用性强的，锥形节流的物理结构避免了传统差压流量计的局限性。可用于冶金、石化、化工、气输送、电力等行业的各种液体、气体、蒸汽的流量测量。
二、产品结构
主要由：进流体管路、取压嘴、密封圈、连接螺栓与螺母、锥体、密封垫等构成。
三、V锥形流量计具有以下性能特点
1、直管段要求低；V型锥流量计采用中心流线型结构和翼形支撑件的整流作用，巧妙地解决了长直管段整流的问题，它能够重塑流速曲线，在紧靠锥体上游和下游区域内（前0.5～2D、后0～1D），将流速不规则的流体直接整流成接近理想流体，可充分满足伯努利定理的要求，获得很高的测量精度和重复性。
2、精度高，重复性好。其的锥形结构，使得流体在经过节流件时，流通面积是逐渐变化到小，而不是突然收缩，因此只产生高频低幅的小旋涡，使得输出差压非常稳定，能够得到较高的精度和重复性。
