赤橙黄绿青蓝紫，我为矿山设备来代言！矿山之安全在于凝心聚力的奋进向上，更在于机械轰鸣的奋斗乐章。读透一本好书，擅长一项谋生的技术，拥有一款好用的旋转式孔板流量计，心存一份感激，让我们一起倾听旋转式孔板流量计的心声。

一、产品结构

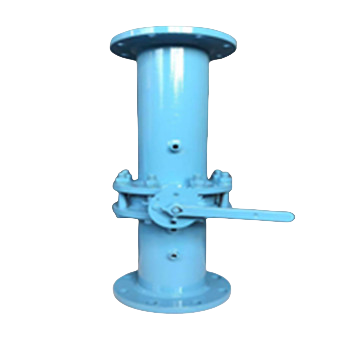

旋转式孔板流量计主要由进流体管路1、旋转手柄2、出流体管路3、测压咀4、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

二、工作原理
旋转式孔板流量计是通过流体流到孔口时，流股截面收缩，通过孔口后，流股还继续收缩，到距离（约等于管径的1/3至2/3倍）达到小，然后才转而逐渐扩大到充满整个管截面，流股截面小处，速度大，而相应的静压强低，称为缩脉。因此，当流体以的流量流经小孔时，就产生的压强差，流量越大，所产生的压强差越大。因此，利用测量压强差的方法就可测量流体流量。

三、技术参数
规格：DN15～DN1000
孔径比(β=d/D)：β=0．2—0．75
材   质：孔板为不锈钢，直管段为碳钢。
工作压力：0.6～3.2（Mpa）
注：水平连接管路长短可按照客户要求定制。

它不仅仅是一台设备，更是你梦想起航的翅膀。
